В ролике монтажник фотографирует горизонтальность бетонной плиты перед установкой газгольдера. Автор объясняет, что на объекте фиксируются все значимые этапы: разработка котлована и его отметки, установка плиты и резервуара, обвязка, а также показания манометра во время опрессовки и спустя несколько часов. Такая документация сохраняет сведения о скрытых работах и исходном состоянии системы.

Фотофиксация монтажа газгольдера: содержание ролика

Автор связывает фотографии с контролем качества и возможностью ответить на вопросы после завершения работ. Когда котлован засыпан, визуально проверить плиту, крепления и подземную трассу уже нельзя. Последовательные снимки показывают, как выглядел каждый узел до скрытия грунтом.

Фотоотчёт не заменяет проект, паспорт и акты, но дополняет их фактическими данными. При монтаже газгольдера для частного дома файлы следует привязать к объекту, дате и этапу, иначе отдельные фотографии быстро теряют смысл.

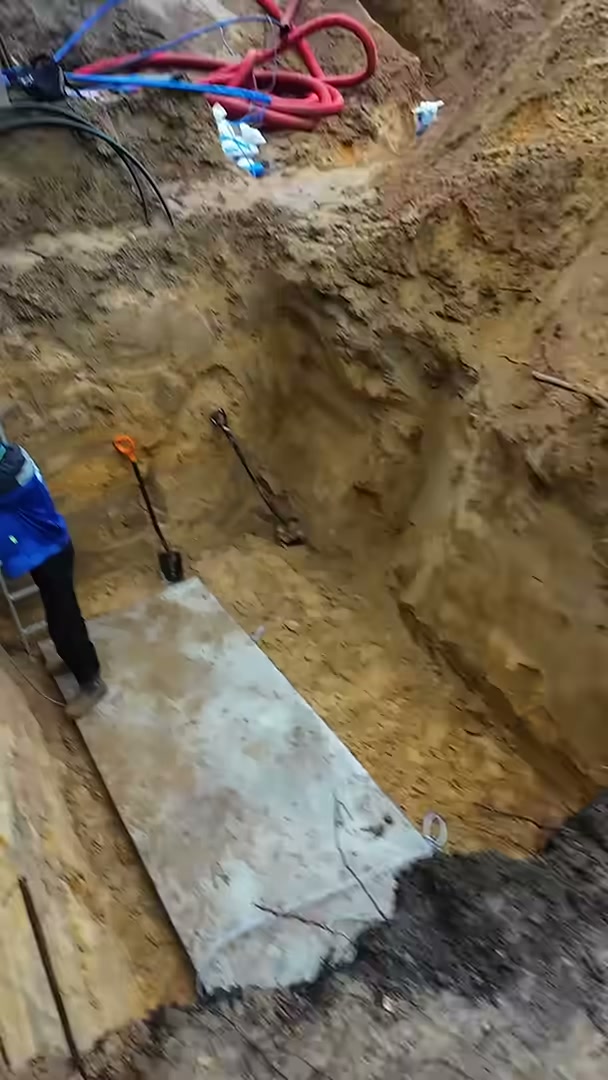

Фотофиксация горизонтальности плиты газгольдера
Монтажник фиксирует положение бетонной плиты.

Контроль горизонтальности плиты под газгольдер

Положение основания проверяют инструментом до установки резервуара. На фотографии должны быть одновременно видны измерительный прибор, его показание и контекст плиты. Крупный кадр одного пузырька без общего вида не доказывает, к какому месту и объекту относится измерение.

Если результат не соответствует проекту, положение исправляют до подъёма ёмкости. Газгольдер не используют как способ прижать или выровнять неподготовленное основание. Типовые этапы можно сопоставить с фотографиями выполненных работ.

Измерение плиты перед установкой газгольдера
Результат измерения сохраняют до монтажа резервуара.

Какие этапы монтажа газгольдера фотографируют

Этап Что должно попасть в кадр Что подтверждает снимок
Котлован общий вид и контрольные отметки геометрию до установки
Бетонная плита положение и измерительный прибор готовность основания
Газгольдер ориентацию и состояние покрытия исходное состояние ёмкости
Крепление тросы, защитные элементы и соединения анкеровку к плите
Обвязка арматуру и трассу до засыпки компоновку скрытых узлов
Опрессовка манометр и время съёмки контроль показаний в интервале
Засыпка материал и сохранённые выводы состояние перед закрытием

Фото манометра при опрессовке газгольдера

В ролике указано, что манометр фотографируют в момент опрессовки и через несколько часов. Чтобы снимки можно было сопоставить, сохраняют читаемую шкалу, положение стрелки и время. Режим испытания, допустимое изменение показаний и продолжительность определяются применённой методикой, а не сравнением двух случайных фотографий.

Если результат вызывает сомнение, систему проверяют и устраняют причину до засыпки. Общее устройство резервуара и газовой линии объяснено в материале о работе газгольдера.

Фото манометра при опрессовке газгольдера
Значимые проверки включаются в фотоотчёт.

Фото скрытых работ автономной газификации

До обратной засыпки снимают положение резервуара, крепления к плите, конденсатосборник, ПНД-трассу, повороты и цокольный ввод. Полезны общие кадры с ориентирами и крупные планы соединений. Маршрут можно дополнить размерами до стены, забора или других постоянных объектов.

Состав узлов зависит от выбранного оборудования: газгольдера СпецГаз, другой подземной модели либо минигазгольдера. Поэтому фотоотчёт должен отражать фактическую комплектацию, а не универсальный шаблон.

Каждый важный узел снимают минимум в двух масштабах. Общий план показывает расположение относительно дома и участка, а крупный — состояние соединения, маркировку или показание прибора. В кадре не должно быть только рук и фрагмента трубы без понятного контекста. Для протяжённой трассы делают снимки на поворотах и возле пересечений с другими коммуникациями. Если используются измерительная рулетка или рейка, шкала должна читаться, а начало измерения — быть видимым.

Перед засыпкой комплект фотографий быстро просматривают прямо на объекте. Размытый или закрытый грунтом кадр позже переснять уже невозможно. Недостающие ракурсы добавляют до работы экскаватора, после чего формируют последовательный архив.

Хранение фотоотчёта по монтажу газгольдера

Файлы группируют по этапам и называют так, чтобы сохранялась последовательность. Отчёт передают владельцу вместе с исполнительной схемой и документами. Желательно хранить копию отдельно от телефона монтажника: фотографии должны оставаться доступными спустя годы.

Фотоотчёт пригодится при благоустройстве, ремонте и проверке трассы. Он дополняет материалы по автономной газификации и статью о выборе газгольдера для дома. После сдачи системы отдельно ведут эксплуатационные записи и планируют заправку газгольдера.

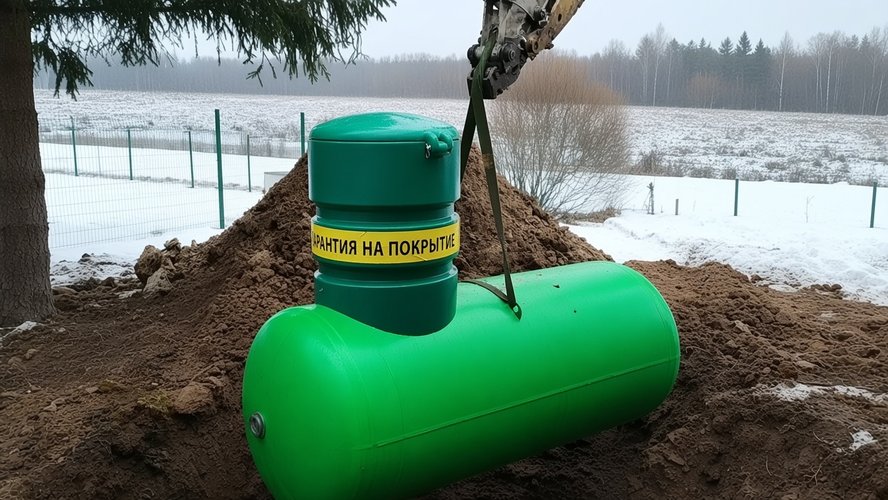

Фотоотчёт установки газгольдера
После проверки монтаж продолжается установкой резервуара.

Частые вопросы о фотофиксации монтажа газгольдера

Зачем фотографировать плиту под газгольдер?

Чтобы сохранить подтверждение положения основания до того, как его закроют резервуар и грунт.

Достаточно ли фотографии манометра для опрессовки системы автономной газификации?

Нет. Снимок дополняет испытание, выполненное по методике, и должен быть связан со временем и объектом.

Какие скрытые работы газгольдера важнее всего зафиксировать?

Крепление к плите, обвязку, соединения, подземную трассу, повороты и цокольный ввод.

Кому передают фотоотчёт монтажа газгольдера?

Владельцу объекта вместе с исполнительной документацией и сведениями об установленном оборудовании.

Копию архива лучше хранить в двух независимых местах. Имена файлов должны содержать номер этапа, понятное название узла или дату съёмки, чтобы восстановить последовательность монтажа без догадок даже спустя несколько лет эксплуатации системы.

Перед передачей владельцу проверяют открытие каждого файла и полноту комплекта.
